1.网络图的概念
网络图法又称为网络计划技术，我国称为统筹法，它是安排 和编制最佳日程计划，有效地实施管理进度的一种科学管理方法。
2.网络图的组成
网络图是一张有向无环图，由节点、作业活动组成。
(1) 节点
在网络图中，节点是表示某一项作业的开始或结束，在图中 用下面的形式表示，也叫事件。
结点不消耗资源，也不占用时间，只是时间的一个“ 交接点”。其中1（或2，3，…）表示节点顺序号，tE 、tL分别表示节点最早开工时间和最晚完工时间。
(2)作业
在网络图中，作业活动用箭条表示，箭条所 指的方向为作业前进的方向，网络图上方的文字表示作业名称，箭条下方的数字表示作业活动所需的时间。还有一种虚作业，指作业 时间为零的作业，以虚箭条表示，它表明之间的逻辑关系。
3.网络图绘制规则
- 网络图中每一项作业都应有该节点编号，编号从小到大，不能重复；
- 网络图中不能出 现闭环。也就是说，箭条不能从某节点出发，又回到该节点；
- 相邻两个节点之间，只能有一项作业，也就是，只能 有一根箭条；
- 网络图只能有一个起始节点和一个终点节点；
- 网络图绘制时，不能有缺口。
以上是画网络图必须遵循的基本规则，违背这些规则，就 不能应用网络图法正确解决问题。
4.网络图中时间值的计算
(1) 计算的目的
首先，确定整个工程的工期；其次， 确定关键线路，便于控制工程进度。关键工序是在完成该工序的时间上没有富裕时间，将关键工序连接起来，就是关键路线。第三， 计算非关键工序的时差。所谓时差，就是完成工序作业有机动时间。
(2) 节点时间值的计算

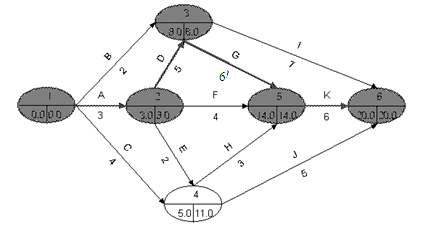

以某工程项目网络图为例，根据网络图计算节点时间值。各工序的作 业时间已标示于图中，求各节点最早开工时间和最晚完工时间。
4.关键路线的确定
由时差为零的工序构成的路线称为关键路线。换句话说，该线路上的 任何作业有所变化，都会影响到总工期。
